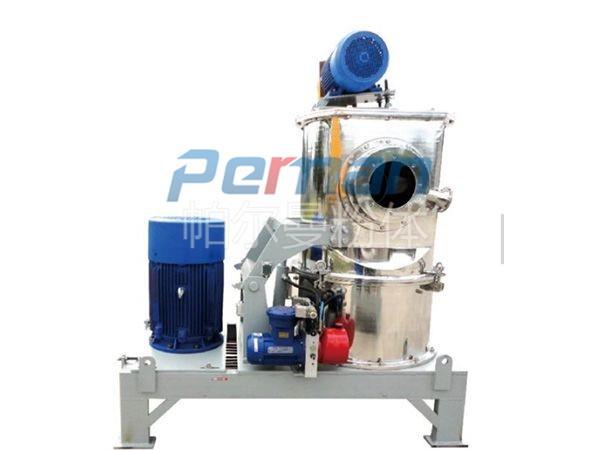

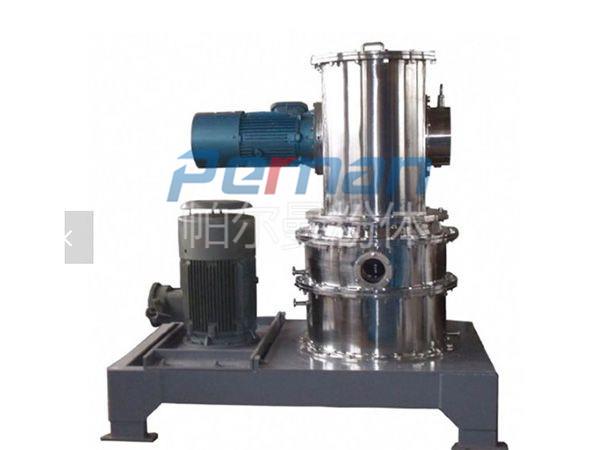

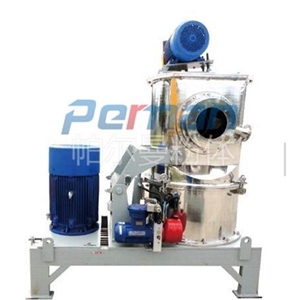

CAM-H 超微粉碎机

产品介绍CAM-H系列内分级式磨粉机(卧式分级)是一种具有超细分级功能的微粉生产设备,跟德国ZPS、国内CWJ微粉机属于同一类机型。该机主要适用于粉碎莫氏3.5级硬度以下物料的粉碎,能获得5~150um的超细粉体,大流量的冷却气体能用于热敏性物料的粉碎。 性能特点※ 集机械冲击式…

产品介绍

CAM-H系列内分级式磨粉机(卧式分级)是一种具有超细分级功能的微粉生产设备,跟德国ZPS、国内CWJ微粉机属于同一类机型。该机主要适用于粉碎莫氏3.5级硬度以下物料的粉碎,能获得5~150um的超细粉体,大流量的冷却气体能用于热敏性物料的粉碎。

性能特点

※ 集机械冲击式超微粉碎机与涡轮超微分级机与一体,粉碎后的物料受气流作用,在机内经涡轮分级机强制分级,分级装置取代通常粉碎机的筛网,能同时完成微粉碎和微粉分选的两道工序,粉碎效率高。

※通过调整分级叶轮的转速,不用停机即可调节产品的粒度。

※ 系统粉碎时强大的粉碎气流产生较强的冷却功能,粉碎时温升低,特别适用于加工热敏性和纤维性物料,产品粒度均匀。

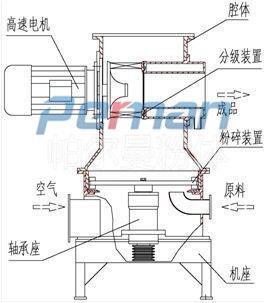

部件构成:

※ 该机主要由腔体、机座、分级装置、粉碎装置、高速电机、轴承座等部分组成。

※ 粉碎转子件是主要部件,包括粉碎主轴、轴承单元、轴承座、轴承盖、粉碎盘、粉碎锤块等部件。 分级部分主要包括分级主轴、轴承单元、轴承座、轴承盖、分级叶轮等部件。

※ 加料单位主要由减速电机、螺旋轴、加料斗等部件组成,加料量的大小主要通过调节减速电机的转速来实现。

工作原理:

※ 机体内腔为园筒形,上部份为超微分级机,下部分为超微粉碎机。粉碎室由粉碎盘和磨块组成,用来将物料击碎成细粉,分级室由分级叶轮组成,能把细粉分成粒度达标品和未达标品两种规格,达标品经出料管排出,由旋风集料器收集。未达标品沿腔体内壁回落到粉碎室,继续粉碎直到达标为止。

※ 粉碎盘和分级叶轮分别由各自的驱动装置驱动,分级叶轮的转速可调,用以调节产品粒度。螺旋喂料装置在机体内侧壁,用来把物料均匀的送入粉碎室,加料量可以通过调整转速来实现。

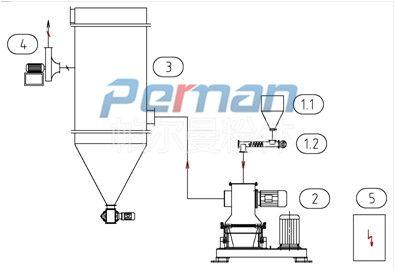

成套流程示意图:


1.1 入料斗

1.2 喂料搅拢

2.CAM-H 粉碎机

3.袋式除尘器

4.高压离心风机

5.电器控制柜
